常見結構

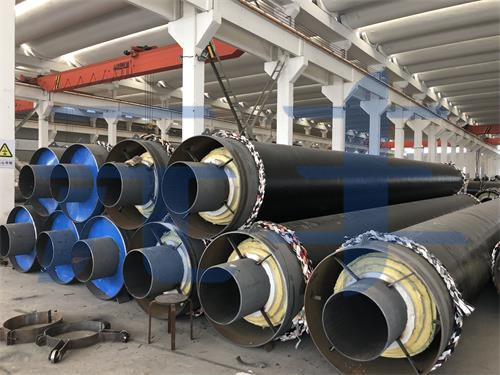

　　近年來，鋼套鋼蒸汽保溫管敷設在供熱工程中得到了越來越多的應用，隨著供熱規模的發展，對蒸汽保溫管的造價控制、減少散熱損失也提出了嚴格要求。鋼套鋼保溫管保溫結構直接關系到溫度降、散熱損失以及工程造價等。常見的保溫材料有氣凝膠絕熱氈、超細玻璃棉卷氈、硅酸鋁針刺氈、硅酸鈣瓦等，結構有如下幾種：
　　?。?）氣凝膠絕熱氈+超細玻璃棉卷氈+空氣層復合保溫結構
此結構為外滑動型式，此種保溫結構形式設計思路來自于熱力管溝，在外護管內設置支架，使工作鋼管及其相應的保溫材料與外護管之間產生滑動（即外滑動），形成“鋼管溝”的構造。這種保溫結構形式的特點是：工作鋼管與保溫材料之間緊密接觸，工作鋼管通過支架支撐在外護管內，使支架在外護管內部產生滑動。保溫結構中20 mm的空氣層，既起到保溫作用，又是排潮的良好通道。
　　?。?）（硅酸鋁針刺毯+）超細玻璃棉卷氈+空氣層復合保溫結構
這種結構也是外滑動型式，只是將第一種結構中氣凝膠絕熱氈+超細玻璃棉卷氈復合保溫結構變?yōu)閱螌拥某?xì)玻璃棉卷氈（或硅酸鋁針刺毯+玻璃棉）。與第一種結構，由于超細玻璃棉卷氈熱導率大于氣凝膠絕熱氈，因此，保溫層厚度與外護管外直徑比第一種結構增大。
　　?。?）微孔硅酸鈣+聚氨酯復合保溫結構
為內滑動型式，該種結構形式設計思路來自于熱水預制保溫管，一般在工作鋼管外表面與保溫結構內層之間有厚度為5 mm的減阻層，與工作鋼管牢固地連成一體，其材質為耐高溫的硅酸鋁氈，保溫結構內層為耐溫較高的微孔硅酸鈣，外層為聚氨酯。這種保溫結構形式的特點是：工作鋼管與內層微孔硅酸鈣之間產生滑動（即內滑動），微孔硅酸鈣與外護管之間采用聚氨酯材料將其粘結為一體。此種結構型式的缺點在于：微孔硅酸鈣要承受工作鋼管的荷重。
